Qu'est-ce qu'un régulateur de tension automatique et ses spécifications
AVR (régulateur de tension automatique) est un dispositif électronique scellé qui régule la puissance de sortie du redresseur de l'armature de l'excitatrice en contrôlant le champ magnétique de l'excitatrice de faible puissance, afin de répondre aux exigences de contrôle du courant de champ magnétique de la machine principale et stabiliser la tension de sortie du générateur sans balais. Il a une basse fréquence et aucun dispositif de protection du signal d'entrée. Il est également équipé d'une fonction de compensation parallèle pour répondre à la demande d'expansion de capacité des clients.
Il a les fonctions de réglage de la tension, de réglage de la stabilité, de réglage des caractéristiques de fréquence/tension F/V, de la protection basse fréquence F/V, du réglage de la chute de tension F/V, de la limite de courant d'excitation, du réglage croisé positif parallèle (réglage du statisme) et peut être contrôlé par un potentiomètre d'ajustement de tension externe et un régulateur de facteur de puissance.

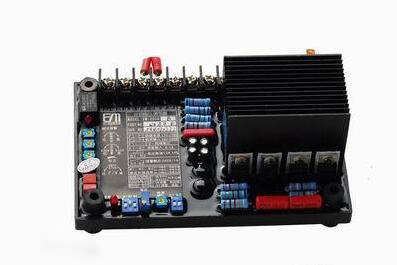

En prenant SY-AVR-2058 comme exemple, ses spécifications générales sont les suivantes :
Sortie maximale 4A 95VDC
Taux de régulation de tension ≤ 0,5 %
Résistance champ générateur 15 ohms minimum ± 8% avec potentiomètre externe 1K Ω Potentiomètre 1/2W
Établissement de tension (étape initiale) Lorsque la tension de rémanence est supérieure à 5V25Hz, la tension sera établie automatiquement
Protection contre les basses fréquences Circuit de protection intégré avec tension de sortie décroissante lorsque le régime moteur diminue
Température de fonctionnement : - 40 ℃~60 ℃
Fonction du bornier :
1.K1 et K2 sont des commutateurs de champ magnétique, qui doivent être court-circuités et pontés lorsqu'ils ne sont pas utilisés.
2.P2 et P3 : bornes d'entrée de l'alimentation du champ magnétique.
3.2 et 3 : bornes d'entrée de puissance de détection.
4.1 et 2 : Ce sont des VR externes et doivent être court-circuités et pontés lorsqu'ils ne sont pas utilisés.
5.X, XX : X est le champ magnétique F+, XX est le champ magnétique F -.
6.S1 et S2 : Statisme (chute de vitesse), borne d'entrée CT.
7. J1~J8 : sélectionnez les cavaliers 2-3, 4-5, 6-7.
