Quels sont les capteurs de générateur couramment utilisés ?
Un capteur qui convertit la vitesse de rotation d'un objet en rotation en une sortie électrique. Le capteur de vitesse est un appareil de mesure indirecte, qui peut être fabriqué par des procédés mécaniques, électriques, magnétiques, optiques et hybrides. Selon les différentes formes de signal, le capteur de vitesse peut être divisé en type analogique et type numérique. La valeur du signal de sortie du premier est une fonction linéaire de la vitesse, et la fréquence du signal de sortie du second est proportionnelle à la vitesse, ou son intervalle de crête de signal est inversement proportionnel à la vitesse. La raison de la grande variété et de la large application des capteurs de vitesse est que divers moteurs sont largement utilisés dans les systèmes de contrôle automatique et les instruments automatiques. Dans de nombreux cas, il existe des exigences strictes pour une mesure précise de la faible vitesse (comme moins d'un tour par heure), vitesse élevée (telle que des centaines de milliers de tours par minute), vitesse stable (telle que l'erreur n'est que de quelques parties par dix mille) et vitesse instantanée. La vitesse couramment utiliséeles capteurs comprennent photoélectrique, capacitif, à réluctance variable et génératrice tachymétrique.

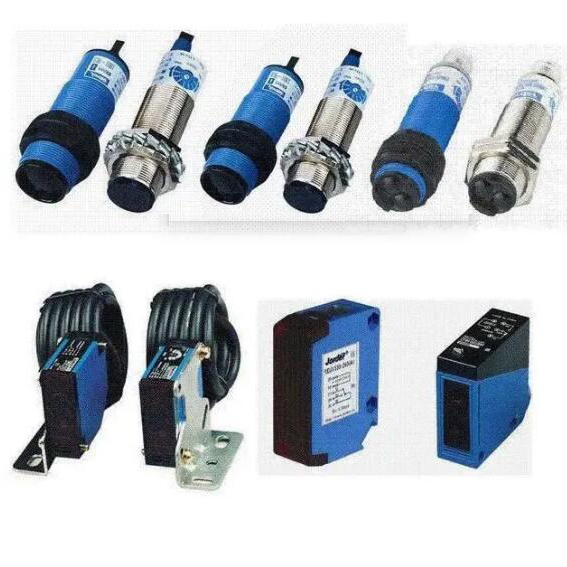

Le capteur de vitesse photoélectrique est divisé en type de projection et type de réflexion. La plaque de lecture et la plaque de mesure du capteur de vitesse photoélectrique à projection ont le même jeu. Le disque de mesure tourne avec l'objet mesuré, et la lumière projetée de la source lumineuse vers l'élément photosensible (voir capteur photoélectrique) subira un changement de lumière et d'obscurité à chaque fois qu'il tourne à travers l'espace, et l'élément photosensible émet un signal d'impulsion de courant . Le capteur photoélectrique réfléchissant est équipé d'une marque de réflexion sur l'axe mesuré, et la lumière émise par la source lumineuse est incidente sur l'axe mesuré à travers la lentille et le film translucide. Lorsque l'axe de rotation tourne, la réflectivité de la marque de réflexion sur le point de projection change. Lorsque la réflectivité augmente, la lumière réfléchie est projetée sur l'élément photosensible à travers la lentille, puis un signal impulsionnel est envoyé ; Lorsque la réflectivité diminue, le capteur n'a aucun signal. La vitesse de rotation de l'arbre peut être mesurée en comptant les signaux dans un certain temps.
Le capteur de vitesse à réluctance variable appartient au capteur à réluctance variable. Trois types de base de capteurs à réluctance variable, capteurs inductifs, capteurs à transformateur et capteurs à courants de Foucault peuvent être transformés en capteurs de vitesse. Les capteurs de vitesse inductifs sont largement utilisés. Il utilise le changement de flux magnétique pour générer un potentiel induit. Son potentiel dépend de la vitesse de variation du flux magnétique. Ce type de capteur peut être divisé en type à circuit magnétique ouvert et type à circuit magnétique fermé en fonction de sa structure. Le capteur de vitesse à circuit magnétique ouvert a une structure simple et un petit signal de sortie, et ne convient pas à une utilisation dans des endroits soumis à de fortes vibrations. Le capteur de vitesse à circuit magnétique fermé est composé d'un engrenage extérieur, d'un engrenage intérieur, d'une bobine et d'un aimant permanent installé sur l'arbre rotatif. Les engrenages internes et externes ont le même nombre de dents. Lorsque l'arbre rotatif est connecté à l'arbre mesuré et tourne ensemble, la résistance magnétique change en raison du mouvement relatif de l'engrenage interne et de l'engrenage externe, et le potentiel d'induction CA est généré dans la bobine. La vitesse correspondante peut être mesurée en mesurant le potentiel électrique.
