Quels sont les composants du système de suspension hydraulique ? Quelle est la fonction ?
Le système de suspension hydraulique du tracteur est utilisé pour connecter les outils agricoles suspendus ou semi-suspendus et contrôler le levage, l'abaissement et la profondeur de fonctionnement des outils agricoles.
(1) Le système de suspension hydraulique du tracteur se compose d'un système hydraulique et d'une timonerie (Fig. 3-31).
(Fig. 3-31). Schéma de principe du dispositif de suspension hydraulique
1. Pompe à huile 2. Réservoir d'huile 3. Distributeur 4. Poignée de commande 5. Vérin à huile 6. Tige de traction 7. Tige de levage 8. Outil agricole 9. Barre supérieure 10. Bras de levage
Le système hydraulique est principalement composé d'une pompe à huile, d'un distributeur, d'un cylindre à huile, de dispositifs auxiliaires (réservoir d'huile, tuyau d'huile, filtre, etc.) et d'un mécanisme de contrôle.
La tringlerie est principalement composée d'un bras de levage, d'un lien supérieur, d'une tige de levage et d'un lien inférieur.
(2) De nombreux petits tracteurs sont équipés d'un mécanisme de vidage hydraulique pour améliorer l'efficacité du transport et réduire l'intensité de la main-d'œuvre.Le mécanisme de décharge hydraulique est généralement composé d'une pompe à huile, d'une vanne de distribution, d'une tige de commande, d'un réservoir d'huile hydraulique, d'un tuyau d'huile, d'un vérin d'huile hydraulique et d'un mécanisme de support auxiliaire (Fig. 3-32). Pendant le fonctionnement, la pompe à huile hydraulique est entraînée par l'arbre de sortie de puissance de la transmission ou d'autres dispositifs pour pomper l'huile hydraulique du réservoir d'huile et presser l'huile sous pression dans la chambre de travail du réservoir d'huile à travers le distributeur pour soulever le chariot et réaliser le vidage automatique ; Une fois les marchandises déversées, actionnez le distributeur pour arrêter de fournir de l'huile au réservoir d'huile et connectez le réservoir d'huile au réservoir d'huile en même temps, de sorte que le chariot puisse être réinitialisé sous l'action de son propre poids.

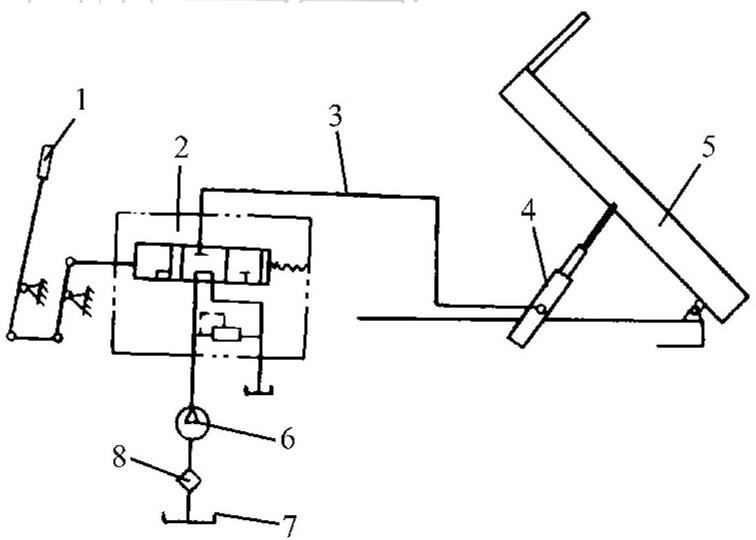

Fig. 3-32 Schéma structurel du vidage hydraulique
1. Levier de commande 2. Soupape de distribution 3. Conduite d'huile 4. Cylindre d'huile 5. Chariot 6. Pompe à huile 7. Réservoir d'huile 8. Filtre
Comment faire fonctionner et utiliser correctement le système de suspension hydraulique ?
La fonction du système de suspension hydraulique est :
Lorsque le tracteur est transféré, soulever les outils agricoles suspendus ; Ajustez la profondeur des outils agricoles pendant l'agriculture; L'huile de pression de sortie est utilisée par des outils de support (tels qu'une remorque à benne basculante). Il a une poignée de réglage puissante et une poignée de réglage de position. Lorsque le système de suspension hydraulique n'est pas utilisé, les deux poignées doivent être placées dans la position la plus basse (ne pas mettre les deux poignées en même temps dans la position de levage)
Faites attention aux points suivants pendant le fonctionnement :
(1) Accrocher correctement les outils agricoles
Lors de l'attelage d'outils agricoles, placez la poignée de commande de levage en position d'abaissement. Démarrez le tracteur pour reculer lentement pour approcher l'outil agricole. Connectez d'abord l'outil agricole avec le lien inférieur gauche, puis connectez le lien inférieur droit. Si la tige de l'outil n'est pas alignée avec le trou de la tige de traction, tournez le tube de réglage de la tige de traction diagonale droite pour modifier sa longueur, puis connectez la tige de traction supérieure. Toutes les tiges de traction sont verrouillées avec des goupilles de verrouillage après la connexion. Les positions horizontales avant et arrière des outils agricoles sont réglées par la barre supérieure. Tourner le solénoïde intermédiaire pendant le réglage et le bloquer avec des écrous après le réglage. Les positions horizontales gauche et droite des outils agricoles sont ajustées par la tige de traction diagonale, et la longueur de la tige de traction diagonale gauche peut également être ajustée si nécessaire.
(2) Lever et transporter correctement les outils agricoles
La poignée de réglage de la force et la poignée de réglage de la position peuvent contrôler le levage et l'abaissement des outils agricoles, mais elles sont utilisées dans des situations différentes. Lorsqu'une poignée est utilisée, l'autre poignée doit être placée en position relevée et verrouillée. Déplacez la poignée vers l'avant pour abaisser l'outil et déplacez l'outil vers l'arrière pour le relever. Le temps nécessaire pour lever et abaisser les outils agricoles est généralement augmenté à 3 secondes et réduit à environ 1 seconde. Le tracteur a été réglé avant de quitter l'usine et ne nécessite aucune modification pendant l'utilisation.
Lorsque le tracteur travaille dans le champ, il doit d'abord lever les outils agricoles, puis tourner, puis abaisser les outils agricoles lorsqu'il entre dans la ligne droite. Il est interdit d'utiliser la poignée de réglage de la force pour abaisser les outils agricoles sur la surface dure de la route, afin d'éviter d'endommager les outils agricoles en raison de la vitesse de chute trop rapide.
Lorsque le tracteur suspend des outils agricoles pour un transfert longue distance, vissez le volant de la vanne d'interception sur le côté gauche de l'élévateur pour verrouiller les outils agricoles en position de levage, placez la poignée de réglage de la force et de la position en position d'abaissement, et puis mettez la poignée active de prise de force en position "ouverte" pour arrêter le fonctionnement de l'arbre de prise de force, puis remettez-la en position "fermée" après le transfert. Lorsque le tracteur tracte la remorque pour le transport, le bras de levage doit être placé en position abaissée et vissé dans la vanne d'interception pour éviter une usure inutile. Lors du vissage et du verrouillage de la vanne d'interception, il convient de noter que l'écrou de la tige de vanne est utilisé pour le verrouillage après vissage de la vanne d'interception.
(3) Utilisez correctement la poignée de réglage de la force
La conservation de l'énergie par la régulation de la force assure une profondeur de travail du sol et une force de traction relativement uniformes et est principalement utilisée pour l'agriculture sur des champs irréguliers. Lors du labour, la méthode de réglage de la force est généralement adoptée : repoussez d'abord la poignée de réglage de la force et de la position en position de levage, puis déplacez la poignée de réglage de la force vers l'avant, l'outil agricole commence à tomber et à tomber dans le sol. Lorsque l'outil agricole atteint la profondeur de culture requise, arrêtez le mouvement de la poignée et bloquez la poignée de réglage de la force avec le volant de positionnement, de sorte que la poignée soit poussée à la position fixe chaque fois que l'outil agricole est abaissé.
(4) Utilisation correcte de la poignée de réglage de position
La méthode de réglage de la position consiste à placer d'abord les deux poignées de réglage de la force et de la position en position de levage, puis à déplacer la poignée de réglage de la position vers l'avant pour abaisser l'outil agricole ; Plus vous avancez, plus les outils agricoles tomberont, c'est-à-dire que correspondant à chaque position de la poignée de réglage de position, les outils agricoles conserveront également une certaine position par rapport au tracteur. La méthode de réglage de position est généralement utilisée pour le travail du sol rotatif et le hersage, la récolte, le levage, le bulldozer, la remorque à benne basculante et d'autres opérations sur les terres non arables. Dans des conditions de terrain plat et de faible variation de la résistance du sol, le réglage de la position peut également être utilisé pour le labour. Au labour, lorsque l'outil agricole atteint la profondeur requise,
(5) Sélectionnez correctement le point de connexion du lien supérieur
Lors de l'utilisation du réglage de la force pour contrôler la profondeur de travail du sol, l'extrémité avant de la barre supérieure doit être connectée à la broche de connexion centrale ; Lorsque le réglage de position est utilisé pour contrôler la profondeur de travail du sol, l'extrémité avant de la barre supérieure doit être connectée à l'axe de connexion inférieur. Il est interdit d'utiliser l'axe de liaison de la bielle supérieure pour la traction afin d'éviter d'endommager l'élévateur.
(6) Sortie hydraulique
Les tracteurs Wade WD40 ~ 50 sont équipés de trous d'huile de sortie pour produire de l'huile haute pression pour les outils agricoles ou les remorques. Mettez la poignée de réglage de la force et de la position en position d'abaissement, retirez l'huile du vérin hydraulique, vissez le volant de réglage de la vanne d'interception sur le côté gauche de l'élévateur, verrouillez la poignée de réglage de la force en position de levage, puis vissez sortez le bouchon d'huile du trou de sortie sur le côté droit de l'élévateur, installez l'ensemble de tuyau d'huile de sortie et connectez-le à l'outil agricole ou à la remorque, utilisez la poignée de réglage de position pour contrôler le chemin de sortie hydraulique, lorsqu'il n'est pas nécessaire, installez le bouchon d'huile et le joint, Dévissez la poignée de réglage de la vanne d'interception pour rétablir la capacité de levage de l'élévateur.
